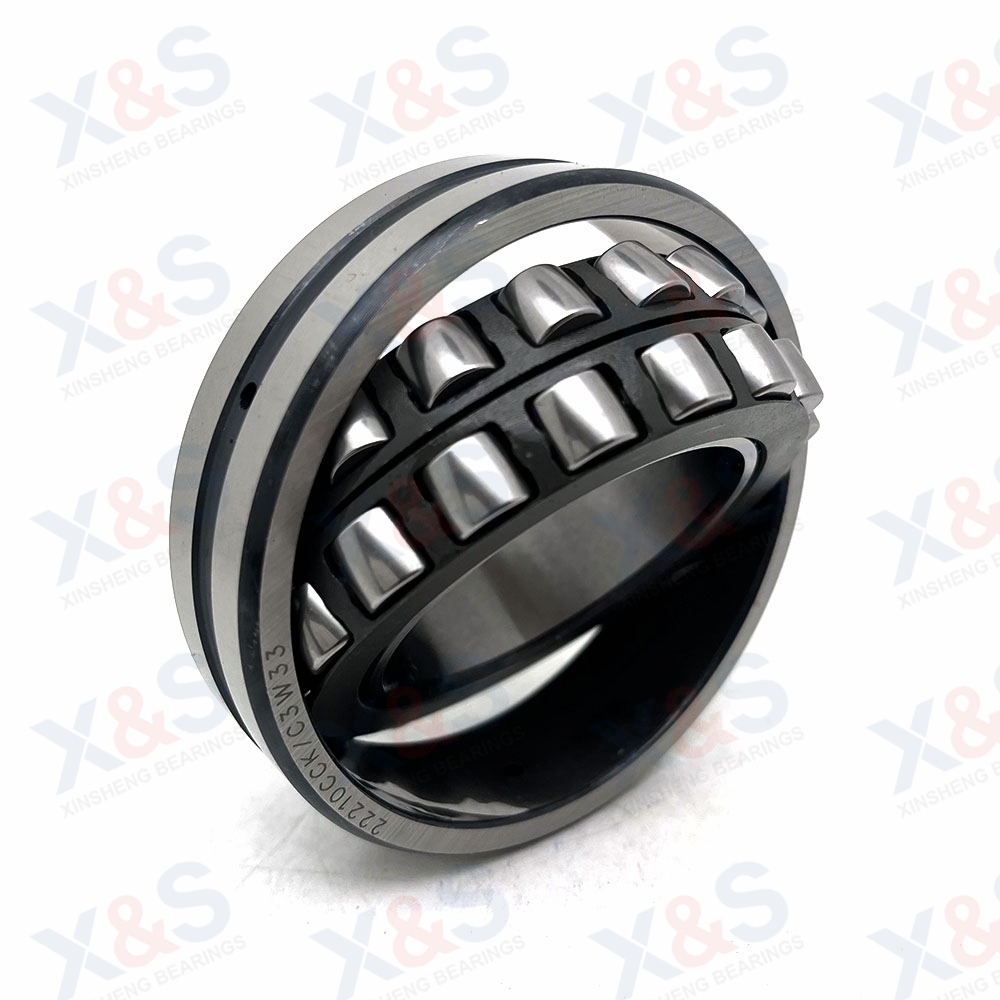

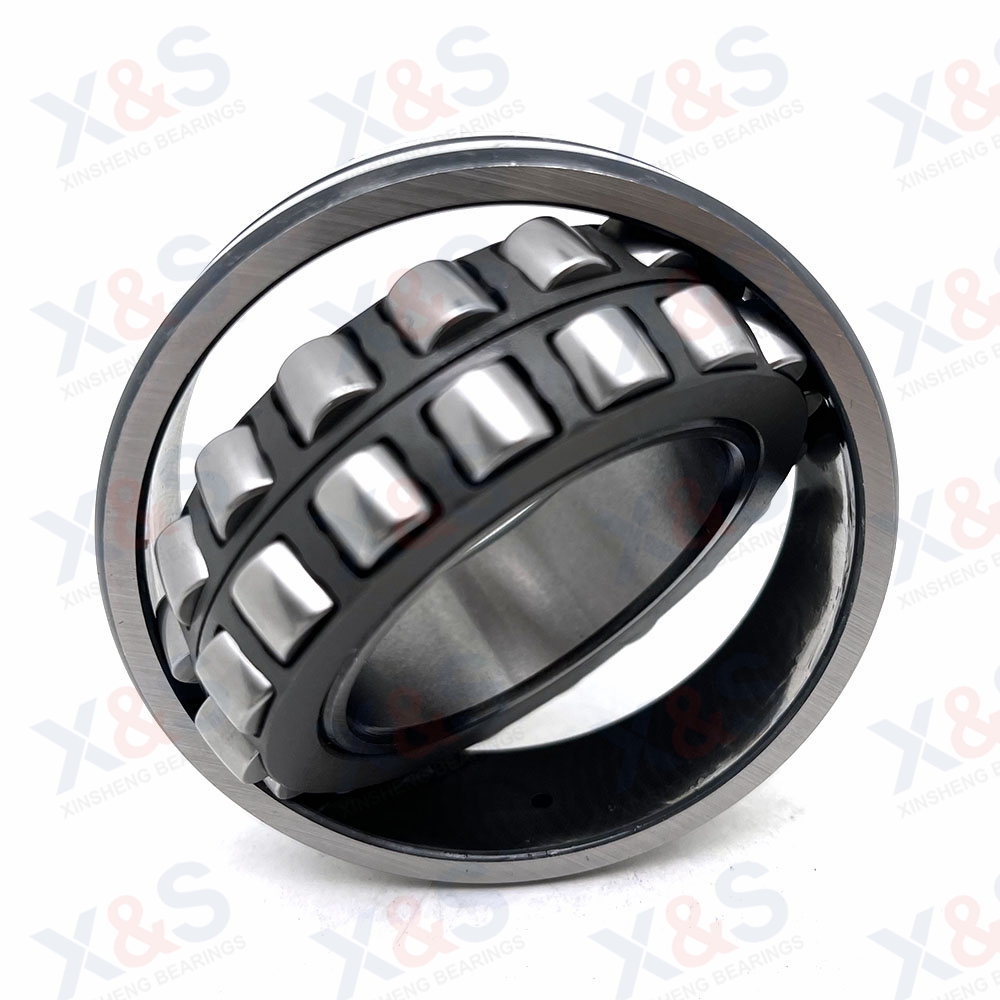

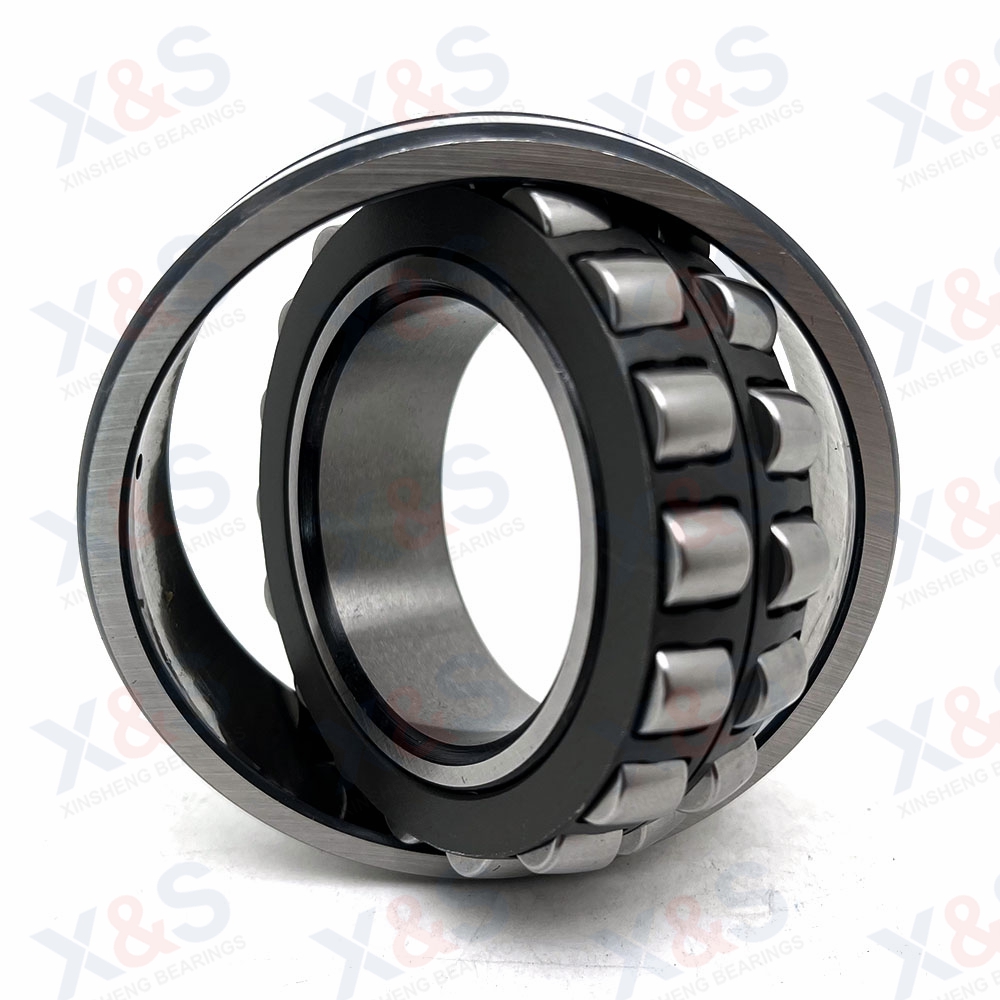

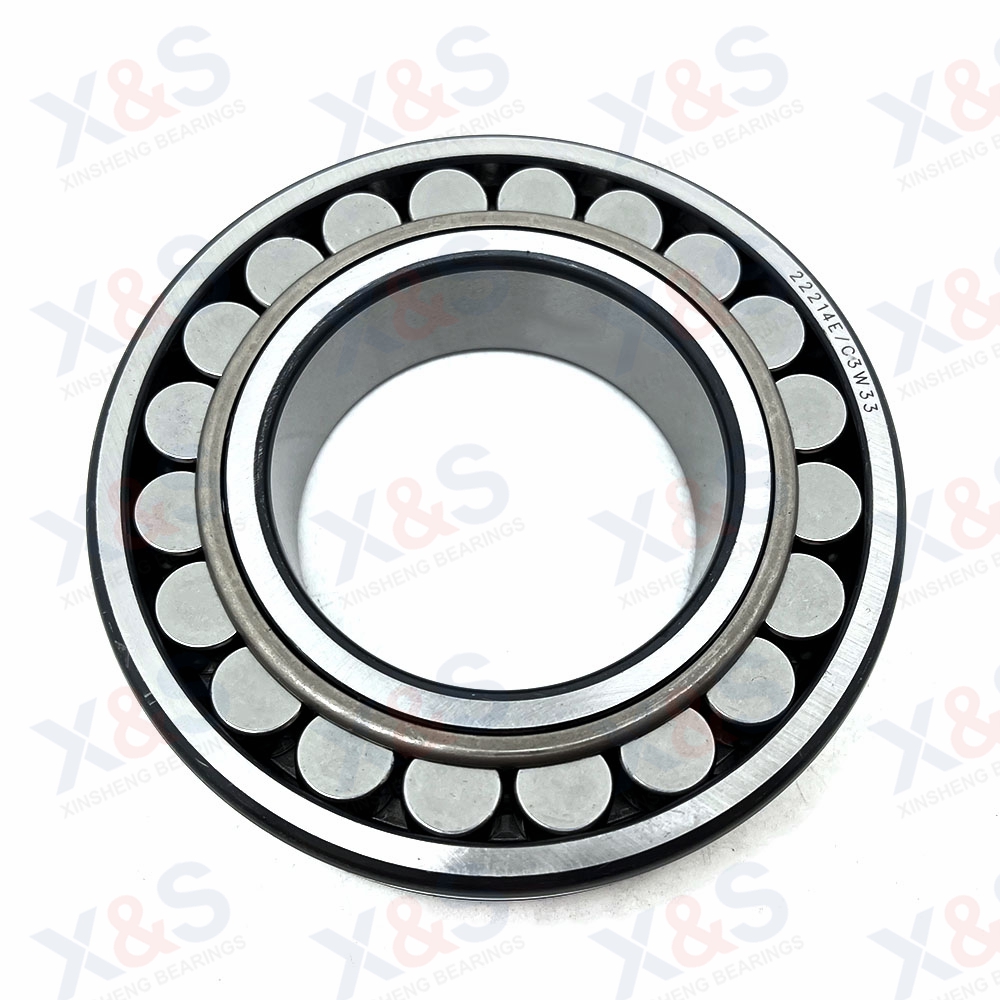

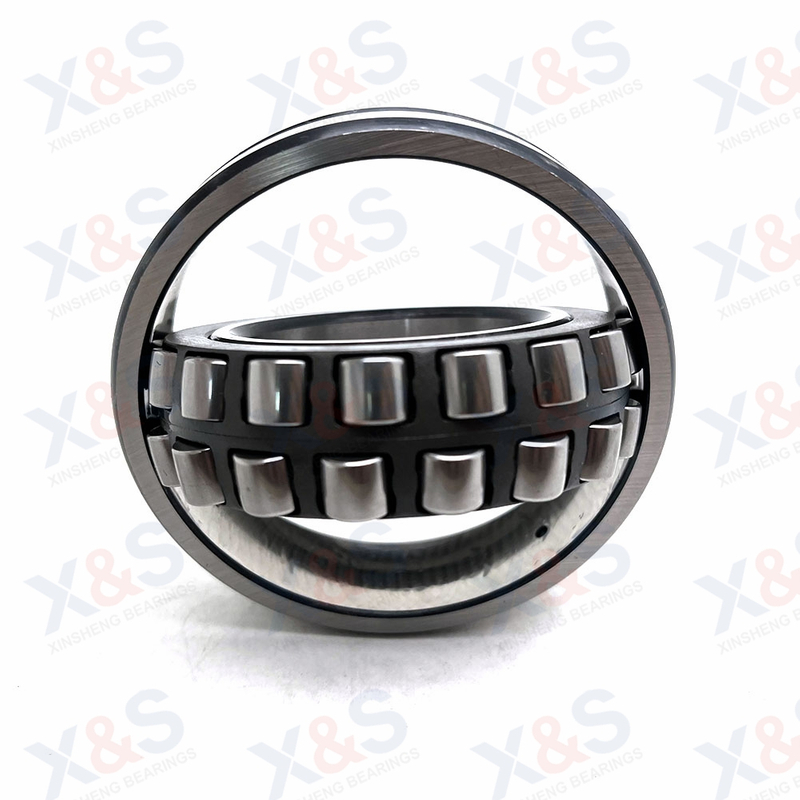

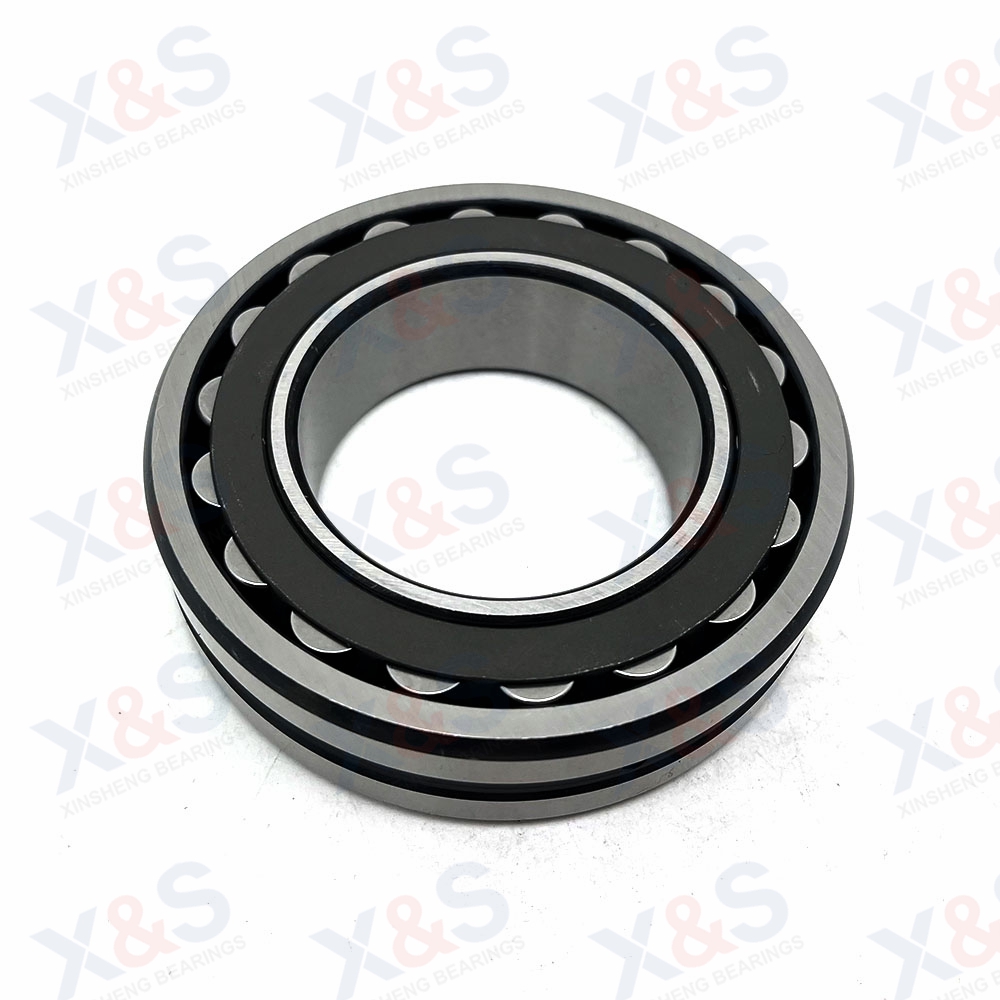

El rodamiento de rodillos autoalineantes presenta dos filas de rodillos, con una pista de rodadura esférica común en el aro exterior y dos pistas de rodadura en el aro interior que están inclinadas formando un ángulo con respecto al eje del rodamiento. Este ingenioso diseño le otorga la capacidad de alinearse automáticamente, siendo así menos susceptible a errores causados por el ángulo entre el eje y la carcasa del rodamiento o la flexión del eje. Es adecuado para aplicaciones en las que los errores de instalación o la deflexión del eje provocan errores de ángulo. Este rodamiento no solo puede soportar cargas radiales sino también cargas axiales bidireccionales.
El orificio interior del rodamiento de rodillos autoalineantes tiene dos tipos: cilíndrico y cónico. El agujero cónico tiene una conicidad de 1:30 y 1:12. Este cojinete de orificio interior cónico, cuando se combina con un manguito de bloqueo o un manguito de desmontaje, puede ensamblar conveniente y rápidamente el orificio interior cónico en un eje liso o en un eje de máquina escalonado.
Rodamiento No. | Dimensiones (mm) | Peso |
| d | D | T | kilos |
22208CA/C3W33 | 40 | 80 | 23 | 0.54 |
22209CA/C3W33 | 45 | 85 | 23 | 0.58 |
22210CA/C3W33 | 50 | 90 | 23 | 0.62 |
22211CA/C3W33 | 55 | 100 | 25 | 0.84 |
22212CA/C3W33 | 60 | 110 | 28 | 1.2 |
22213CA/C3W33 | 65 | 120 | 31 | 1.6 |
22214CA/C3W33 | 70 | 125 | 31 | 1.7 |
22215CA/C3W33 | 75 | 130 | 31 | 1.8 |
22216CA/C3W33 | 80 | 140 | 33 | 2.2 |
22217CA/C3W33 | 85 | 150 | 36 | 2.7 |
22218CA/C3W33 | 90 | 160 | 40 | 3.28 |
22219CA/C3W33 | 95 | 170 | 43 | 4.1 |
22220CA/C3W33 | 100 | 180 | 46 | 5 |
22222CA/C3W33 | 110 | 200 | 53 | 7.2 |
22224CA/C3W33 | 120 | 215 | 58 | 8.9 |
22226CA/C3W33 | 130 | 230 | 64 | 11.2 |
22228CA/C3W33 | 140 | 250 | 68 | 14.5 |
22230CA/C3W33 | 150 | 270 | 73 | 18.6 |
